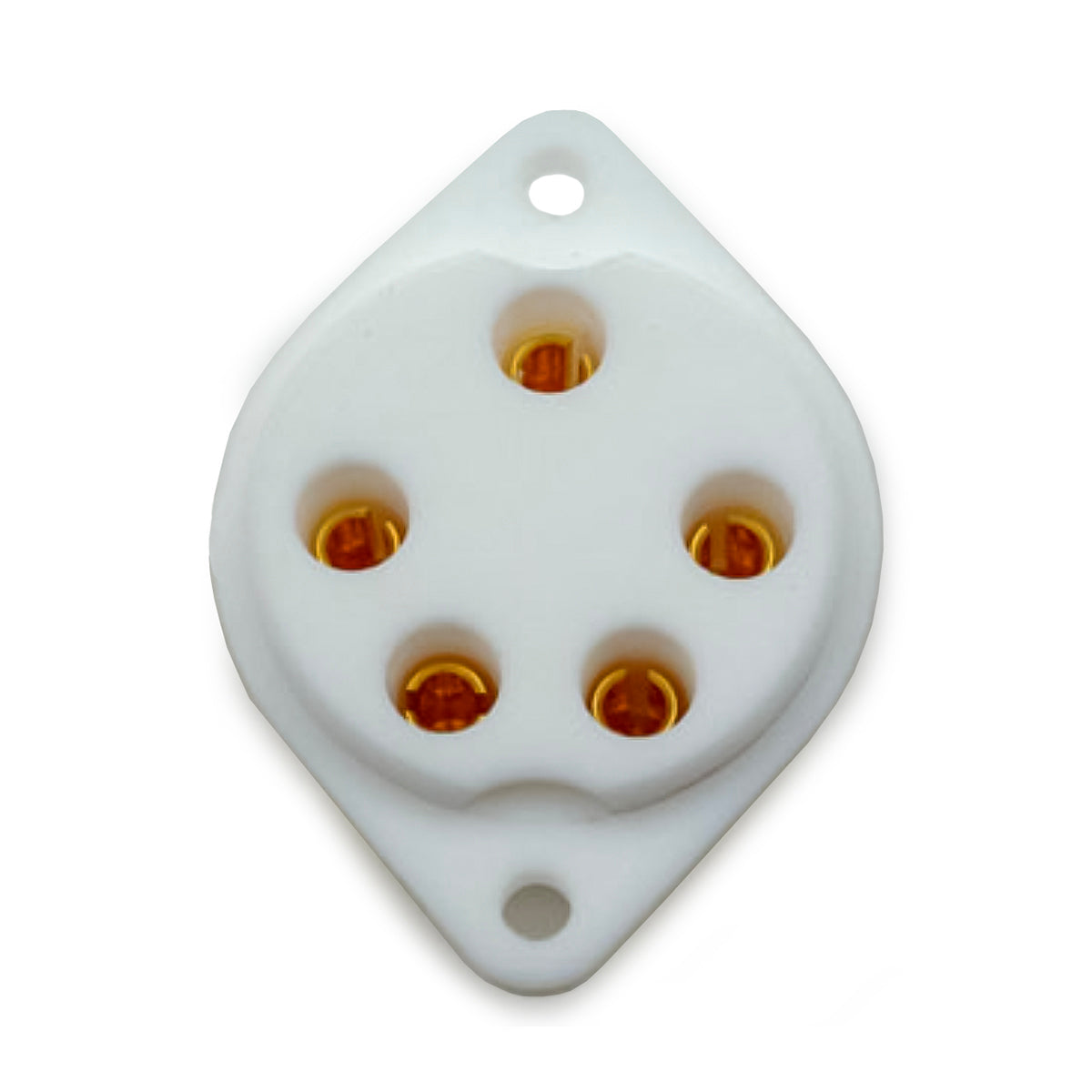

Yamamoto Sound Craft Douille à tubes UY-5P

Prise dédiée pour tubes à vide américains à 5 broches

L’UY-5P est une douille tubulaire conçue pour accueillir des tubes à vide à cinq pieds américains.
Elle correspond fidèlement à la géométrie de base UY-5P que l’on trouve dans les premières tubes à vide américaines, telles que les WE272A et WE311A, pour un ajustement sécurisé et un fonctionnement stable. Il existe des règles pour les instructions d’insertion, donc vérifiez l’orientation lors de l’installation.

Dimensions de montage et tubes à vide compatibles

Le diamètre du trou de fixation est de 30 mm et l’espacement des vis de 38,2 mm. La hauteur (H) dans le dessin de dimension est de 12 mm.
Les tubes à vide compatibles sont les tubes à vide américains à 5 broches tels que les WE272A et WE311A.

Structure de rétention stable avec usinage de précision

Le corps de la douille est fabriqué en fluoropolymère (tétrafluorure d’éthylène) usiné à partir de bois massif. Les goupilles sont fixées de façon intégrale au moyen d’un procédé de découpe en rond qui ne fait pas de bruit et maintient solidement le tube à vide. Cette structure réduit l’impact des micro-vibrations sur les contacts pendant le fonctionnement, améliorant la stabilité et la fiabilité de la qualité sonore. Les fluoropolymères sont des matériaux avec une isolation électrique extrêmement élevée et une faible constante diélectrique parmi les matériaux solides. Il offre également une excellente résistance à la chaleur, maintenant des performances stables même dans les environnements à haute tension des amplificateurs à lampes. Il réduit les fuites électriques et la génération de bruit indésirable et sert de base à la stabilisation du fonctionnement de l’ensemble de l’amplificateur.

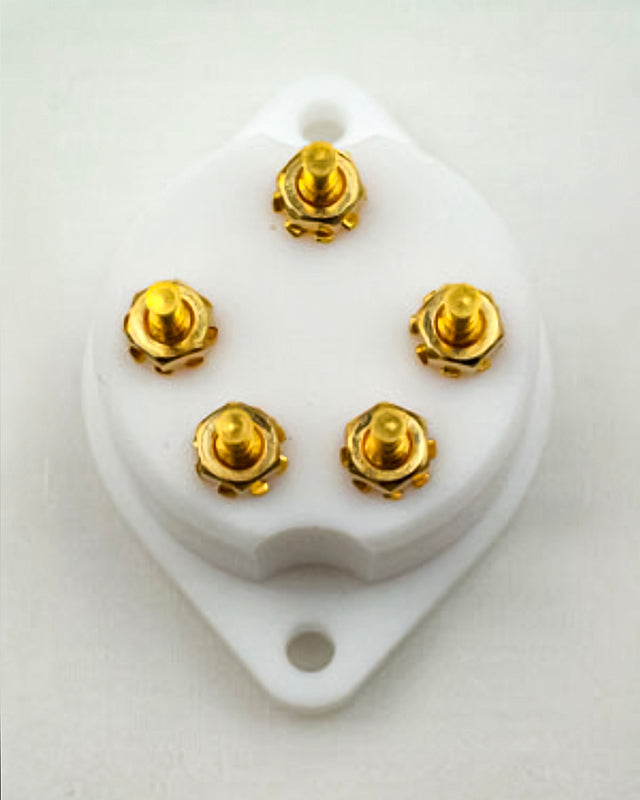

Contact fiable avec des goupilles en bronze phosphore et le plaquage or

Les broches de douille sont fabriquées en bronze phosphore pour leur solidité et leur ressortabilité. La pression de contact reste stable même après insertion et retrait répétés du tube à vide, maintenant un contact fiable même lors d’une utilisation prolongée. De plus, un épais plaquage or est appliqué sur le matériau de base non magnétique pour prévenir l’oxydation et réduire les variations de résistance de contact.

Pièces de base adaptées à la production classique d’amplificateurs à lampes

La douille à tubes UY-5P est conçue pour mettre en valeur de manière constante les caractéristiques des tubes américains classiques, en mettant l’accent sur le choix des matériaux et la précision de l’usinage. C’est une pièce de base qui peut être utilisée en toute confiance dans la production d’amplificateurs à lampes mettant l’accent sur la fiabilité.
