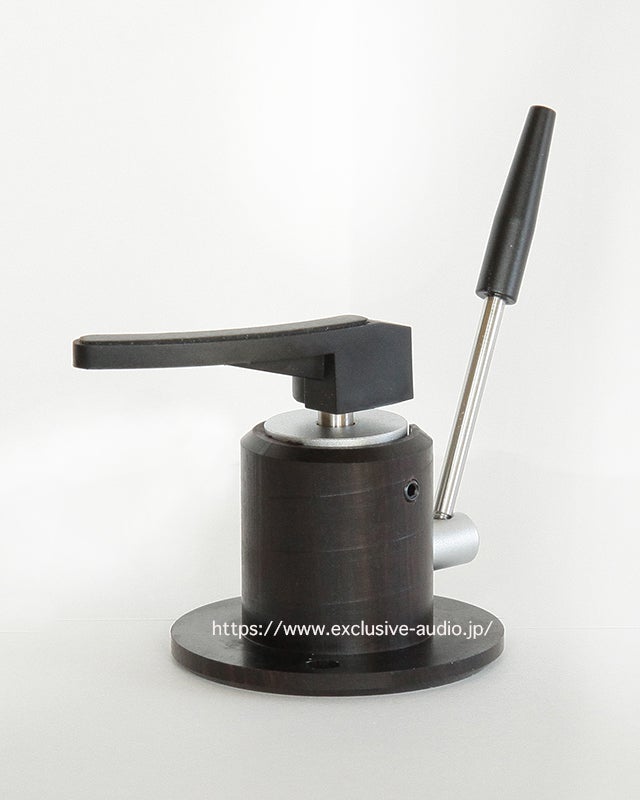

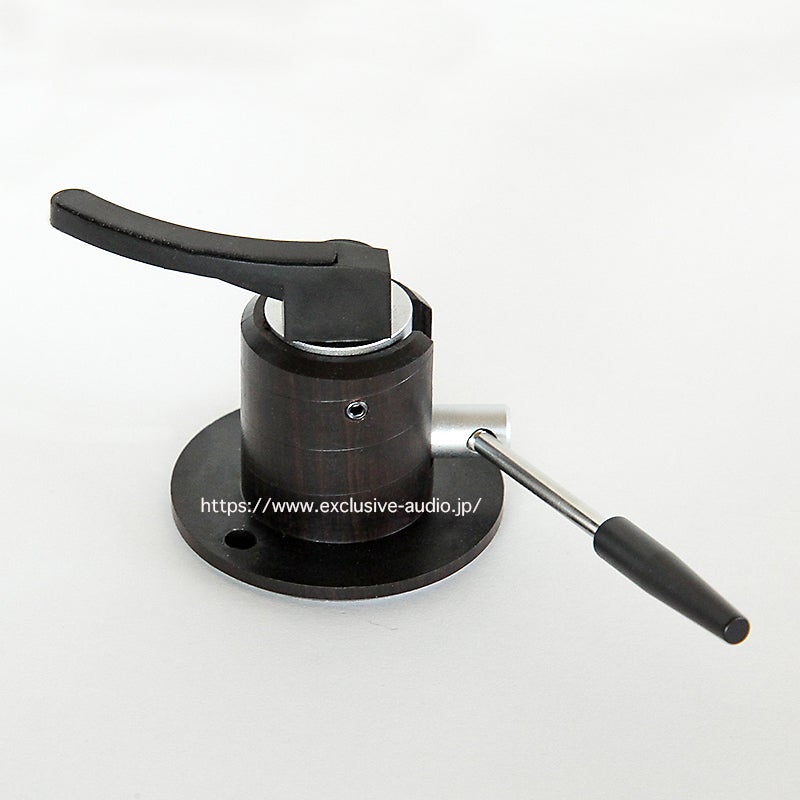

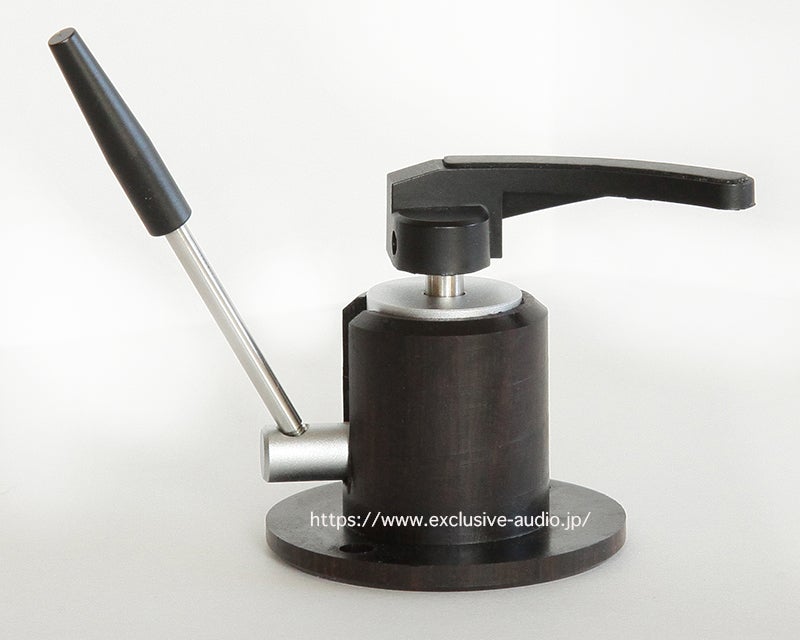

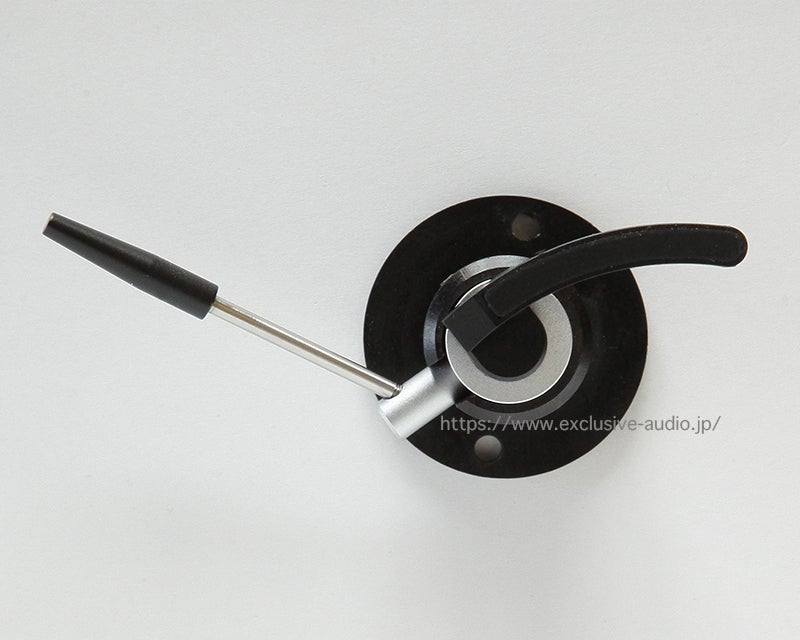

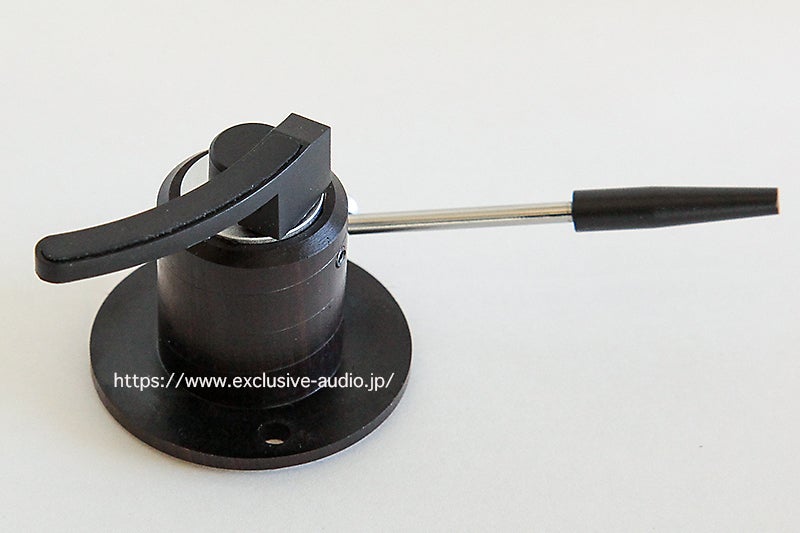

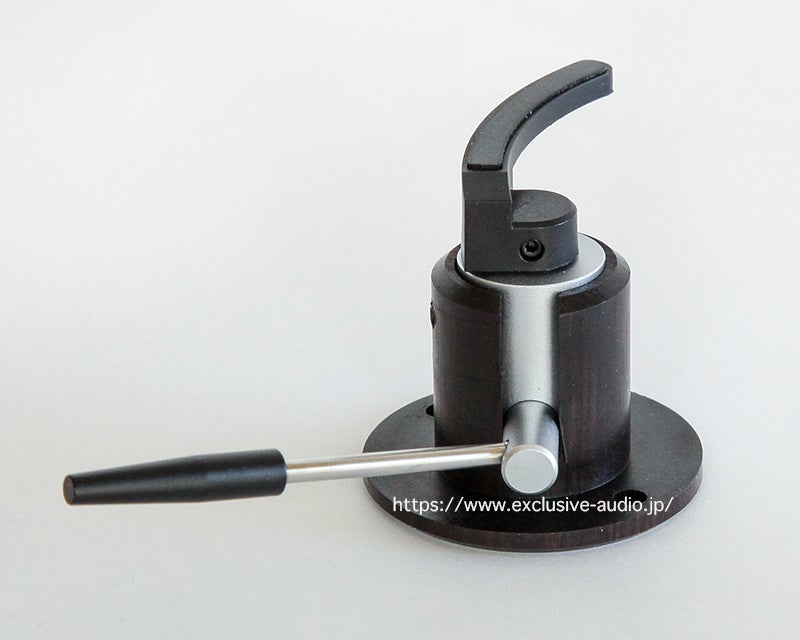

Yamamoto Acoustic Engineering AL-2 Tonarm-Lifter-Einheit für Plattenspieler

Der AL-2 ist eine Tonarm-Lifter-Einheit, die einen großen Hydraulikzylinder mit einem Durchmesser von 16 mm verwendet. Als Montagehülse wurde afrikanisches Ebenholz verwendet. Durch Bedienung des etwas größeren Hebels kann der Arm sanft hoch- und abgesenkt werden. Beim Anheben des Lifters geht der Arm schnell nach oben, beim Absenken gleitet er dank Hydraulik langsam nach unten. Verwenden Sie es bei Armen, die nicht über einen Armheber verfügen, oder bei Spielern, bei denen der Lifter nicht ordnungsgemäß funktioniert.

Wenn der Arm manuell gehoben oder gesenkt wird, können Kratzer auf der Schallplatte entstehen oder die Nadel beschädigt werden. Die Verwendung eines Armhebers verhindert solche Probleme. Da diese AL-2 Lifter-Einheit separat aufgestellt werden kann, kann sie mit den meisten Plattenspielern kombiniert werden. Zur Nutzung siehe die untenstehende Abbildung.

Legen Sie zunächst die Schallplatte auf das Plattenteller des Plattenspielers und montieren Sie die verwendete Patrone am Tonarm. Bringen Sie die Nadel an die innerste Position der Schallplatte. Platzieren Sie den Lifter so, dass der Bewegungsbereich die Schallplatte abdeckt, wie in der Abbildung unten gezeigt. Die Höhenanpassung erfolgt mit der mitgelieferten Inbusschlüssel-Schraube, sodass sich die Nadel beim Anheben des Hebels 5–10 mm über der Schallplatte befindet. Am Lifter selbst wirkt nur geringe Kraft, daher muss die Höhenverstellschraube nicht fest angezogen werden. Da die Hülse aus Ebenholz besteht, achten Sie darauf, sie nicht zu stark anzuziehen, um Beschädigungen zu vermeiden.
Wenn die Position und Höhe der Lifter-Einheit festgelegt sind, befestigen Sie sie mit den mitgelieferten Blechschrauben oder Bolzen. Sie können auch doppelseitiges Klebeband verwenden. Achten Sie jedoch darauf, dass es beim Abziehen möglicherweise nicht sauber ablösbar ist.

Die Höhenanpassung erfolgt am unteren Teil des Tonarms und kann vom Plattenspieler-Board aus zwischen 39 mm und 53 mm eingestellt werden. Bitte prüfen Sie die Höhe des Arms Ihres Plattenspielers vor dem Kauf.

AL-2 Abmessungen

Hydraulikzylinder	Durchmesser 16mm
Unterer Durchmesser des Ständerteils	38mm
Hebellänge	58mm
Gesamthöhe bei angehobenem Hebel	60mm
Armlehnenlänge	33mm
Hubmenge	Ungefähr 3 mm
Hubhöhe	38–53 mm von unten verstellbar
