CR-Typ Equalizer Circuit angenommen
Equalizer -Verstärker mit hoher Verstärkungstyp

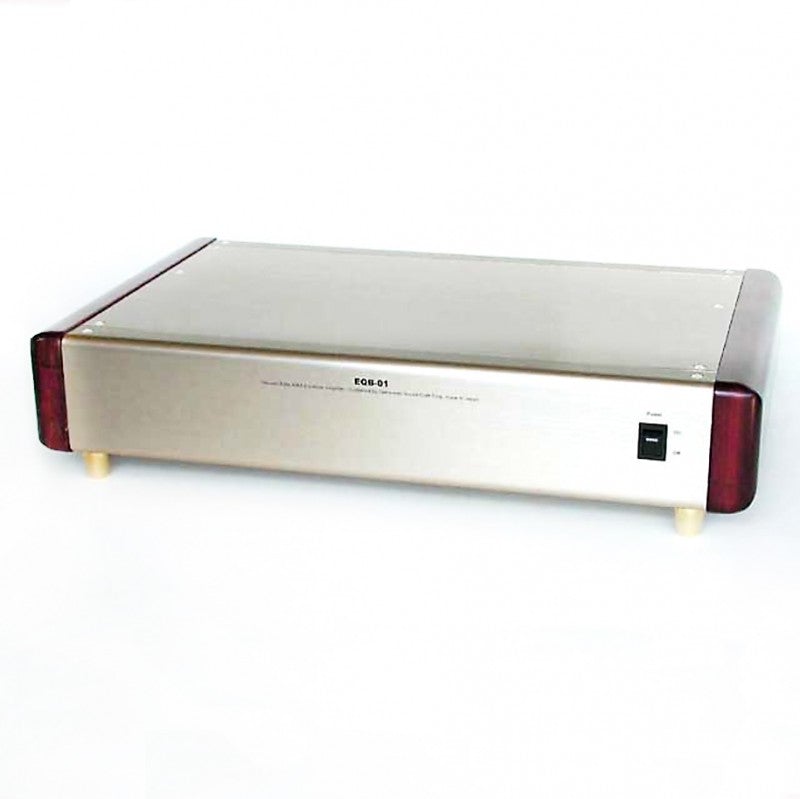

Die EQB-01-Verstärkerschaltung wurde vollständig überarbeitet, um das Signal-Rausch-Verhältnis des Verstärkers signifikant zu verbessern.
Das EQB-01 ist ein einzigartiges Schaltungssystem, das einen Pentapolrohr für den Verstärkerabschnitt verwendet.
Der Stromversorgungsfilter wird getrennt von der Gleichrichterschaltung in jede Stufe unterteilt und jede Stufe von einer unabhängigen Stromquelle geliefert. Die Gleichrichterschaltung verbessert die Regulation mit beiden Wellenberichtung. Die Heizung des Vakuumröhrchens Telefunken 6AK5W wurde für jede der sechs Vakuumröhrchen mit unabhängigen Gleichrichterschaltungen entzündet, wodurch die Interferenz jedes Vakuumrohrs beseitigt wurde. Darüber hinaus konnte der Verstärkerkreis die gleiche grundlegende Schaltung beibehalten, und konnte sowohl eine große Verstärkung als auch eine Verringerung des Rauschens durch Wiedereinsetzen des Betriebspunkts zum optimalen Punkt erzielen.
Der Equalizer -Verstärker hat einen High -Gain -Typ 58 dB. Die Verstärkung eines normalen Equalizer -Verstärkers beträgt etwa 34 dB und ist also 24 dB größer als der Standard. Das Restrauschen in diesem Zustand betrug 2,3 mV, was zu einem Signal-Rausch-Verhältnis von 110 dB führte. Die Verstärkung erfolgt nur mit zwei Vakuumröhren, daher ist sie sehr einfach und fehlt keine Informationen. Obwohl die Konfiguration des CR-Schaltungskreises im Hinblick auf das SN-Verhältnis im Allgemeinen als nachteilig angesehen wird, hat sie gezeigt, dass sie je nach Verwendungsmethode ein ziemlich gutes SN-Verhältnis erreichen kann. Der maximale Ausgang beträgt ungefähr 28 V, sodass er nicht nur für MC -Patronen, sondern auch für große Ausgangs -MM -Patronen und hohe Ausgangs -MC -Patronen verwendet werden kann. Die MC-Patronen YC-03S und YC-03M sind direkt mit dem Niveau verbunden, der ohne Verwendung eines Booster-Transformators verwendet werden kann. Der YC-03S-Ausgang beträgt 0,25 mV, sodass die meisten MC-Patronen direkt verwendet werden können. Der Klang der MC -Patrone, die nicht durch den Boost -Transformer führt, ist frisch und die Menge an Informationen wird erheblich verbessert. Die optimale Eingabeimpedanz des Equalizer-Abschnitts des CA-03-Verstärkers des Unternehmens beträgt 100 Ω.
Der EQB-01 ist mit dem Leitungsverstärker-Abschnitt konfiguriert, der aus Ca-03 und Ca-03L weggelassen wurde, und der Eingangsvolumen und der Auswahlschalter weggelassen. Die Dicke der Kupferfolie beträgt 70 μg Goldbeschichtung, um die Schallqualität zu verbessern.
{Equalizer -Verstärker Abschnitt}
Maximale Ausgabe | 28 V |
---|---|
Frequenzeigenschaften | 30-15 kHz/+-0,5 dB |
Eingangsimpedanz | 47 kΩ, 1kΩ, 100 Ω |
Ausgangsimpedanz | 4,8kΩ |
Verstärkungsrate | 58 dB/1KHz |
Restgeräusche | 2,3 mV |
Signal/N -Verhältnis | 110 dB |
Größe | 420 (W) 290 (d) 94 (h) mm |
Gewicht | 6,3 kg |
