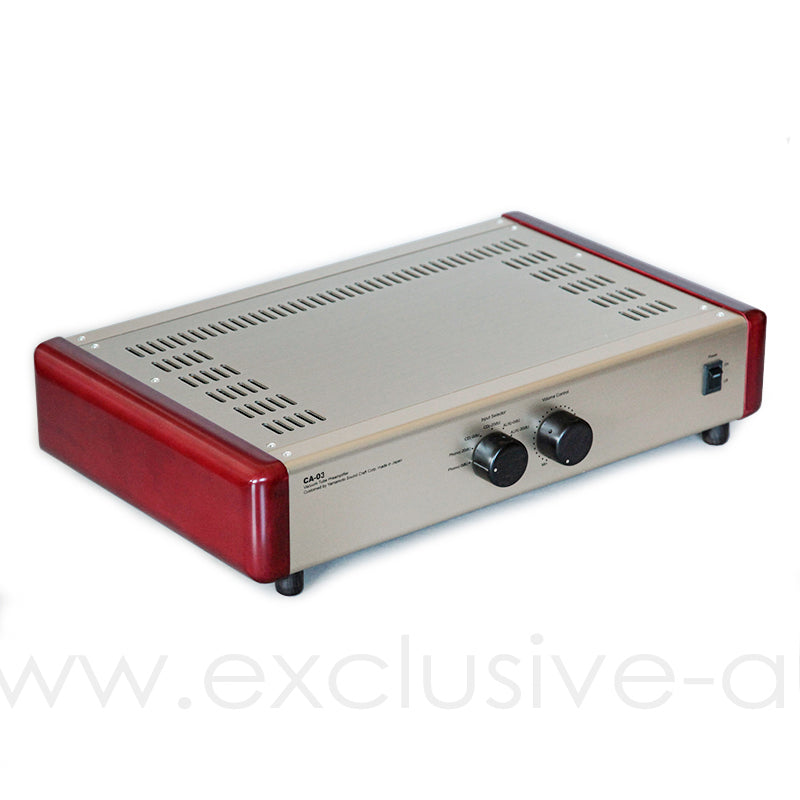

Yamamoto Acoustic Craft Ca-03 Vorverstärker mit eingebauter Vakuumrohr-Phonoico

商品コード: ca-03-1

Yamamoto Acoustic Craft Ca-03 Vorverstärker mit eingebauter Vakuumrohr-Phonoico

Regulärer Preis ¥550,800 円
Regulärer Preis Verkaufspreis ¥550,800 円
Unser Sonderpreis Ausverkauft
Steuer enthalten. Versandgebührwird an der Kasse berechnet.
Volumentyp
Stromversorgungsspannung
Details anzeigen
Dies ist ein Produkt. Die geschätzte Lieferzeit beträgt etwa 4 Monate.

CR-Typ Equalizer Circuit angenommen

Equalizer -Verstärker mit hoher Verstärkungstyp

Beschreibung

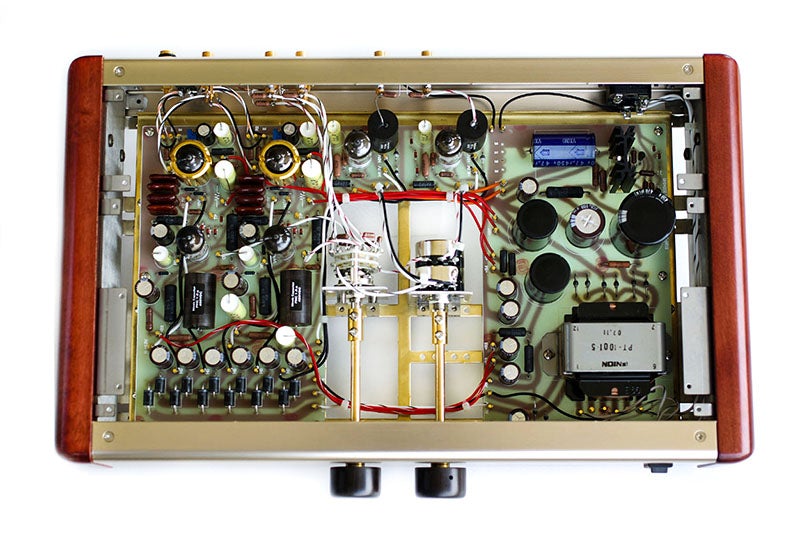

Der Stromversorgungsfilter wird getrennt von der Gleichrichterschaltung in jede Stufe unterteilt und jede Stufe von einer unabhängigen Stromquelle geliefert. Die Gleichrichterschaltung wurde zur Verbesserung der Regulierung in die Doppelwellenreparatur verarbeitet. Die Heizung des Vakuumröhrchens Telefunken 6AK5W wurde für jede der sechs Vakuumröhrchen mit unabhängigen Gleichrichterschaltungen entzündet, wodurch die Interferenz jedes Vakuumrohrs beseitigt wurde. Die Verstärkerschaltung hat sowohl eine große Verstärkung als auch eine Verringerung des Rauschens erreicht, indem der Betriebspunkt am optimalen Punkt festgelegt wird.


Der Equalizer -Verstärker hat einen hohen Gewinntyp mit einer Verstärkung von 58 dB bei 1 kHz. Die Verstärkung eines normalen Equalizer -Verstärkers liegt bei 34 dB und ist also um 24 dB größer. Durch die Reduzierung des Rauschens auf 2,3 mV wurde das Signal-Rausch-Verhältnis auf 110 dB erreicht. Die Ausgleichsverstärker des Unternehmens sind extrem einfach und sind extrem einfach, um Gewinne aus nur zwei Vakuumröhren zu erzielen. Es gibt also keine Informationen. Obwohl es eine CR-Typ-Schaltungskonfiguration hat, erreicht es ein ziemlich gutes Signal-Rausch-Verhältnis. Der maximale Ausgang beträgt ungefähr 28 V, sodass er nicht nur für MC -Patronen, sondern auch für große Ausgangs -MM -Patronen und hohe Ausgangs -MC -Patronen verwendet werden kann. Die MC-Patronen des Unternehmens YC-03S und YC-03M (die Ausgabe von 0,25 mV) sind direkt mit dem Unternehmen verbunden, um ohne Verwendung eines Booster-Transformators verwendet zu werden. Der Klang der MC -Patrone, die nicht durch den Boost -Transformer führt, ist frisch und die Menge an Informationen wird erheblich verbessert. Die optimale Eingangsimpedanz des Equalizerabschnitts eines Verstärkers wie dem CA-03 beträgt 100 Ω.

《Abschnitt Verstärker》
Spezifikation
Gebrauchtes Vakuumrohr Telefunken 6AK5W X6
Maximale Ausgabe 8v
Frequenzeigenschaften 10-150 kHz/-0.5db
Ausgangsimpedanz 1,6 kΩ
Verstärkerverstärkung für Linienverstärker 14 dB (ungefähr 5 Mal)
Restgeräusche 0,13 mV
Signal/N -Verhältnis 92 dB
{Equalizer -Verstärker Abschnitt}
Maximale Ausgabe 28 V
Frequenzeigenschaften 30-15 kHz/+-0,5 dB

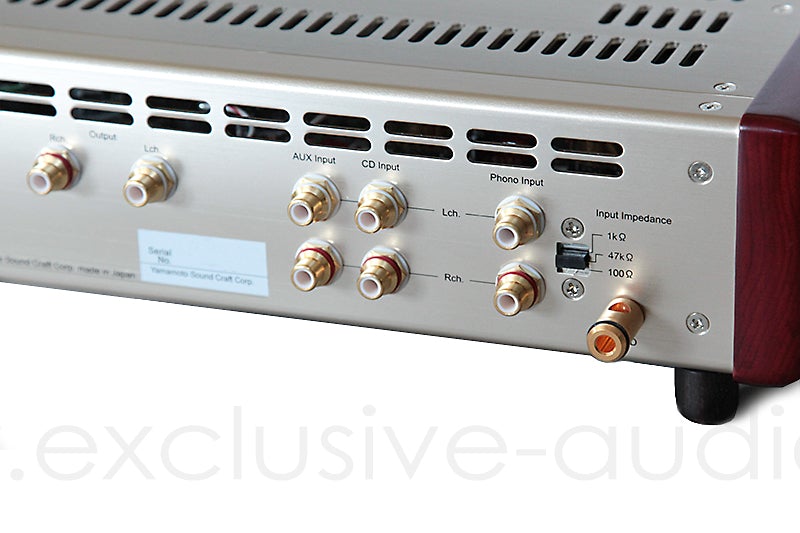

Eingangsimpedanz 47 kΩ, 1kΩ, 100 Ω
Ausgangsimpedanz 4,8kΩ
Verstärkungsrate 58 dB/1KHz
Restgeräusche 2,3 mV
Signal/N -Verhältnis 110 dB
Größe 420 (W) 290 (d) 94 (h) mm
Gewicht 6,3 kg
