Yamamoto Acoustic Engineering UY-5P Röhrensockel

Spezieller Sockel für US-amerikanische 5-polige Röhren

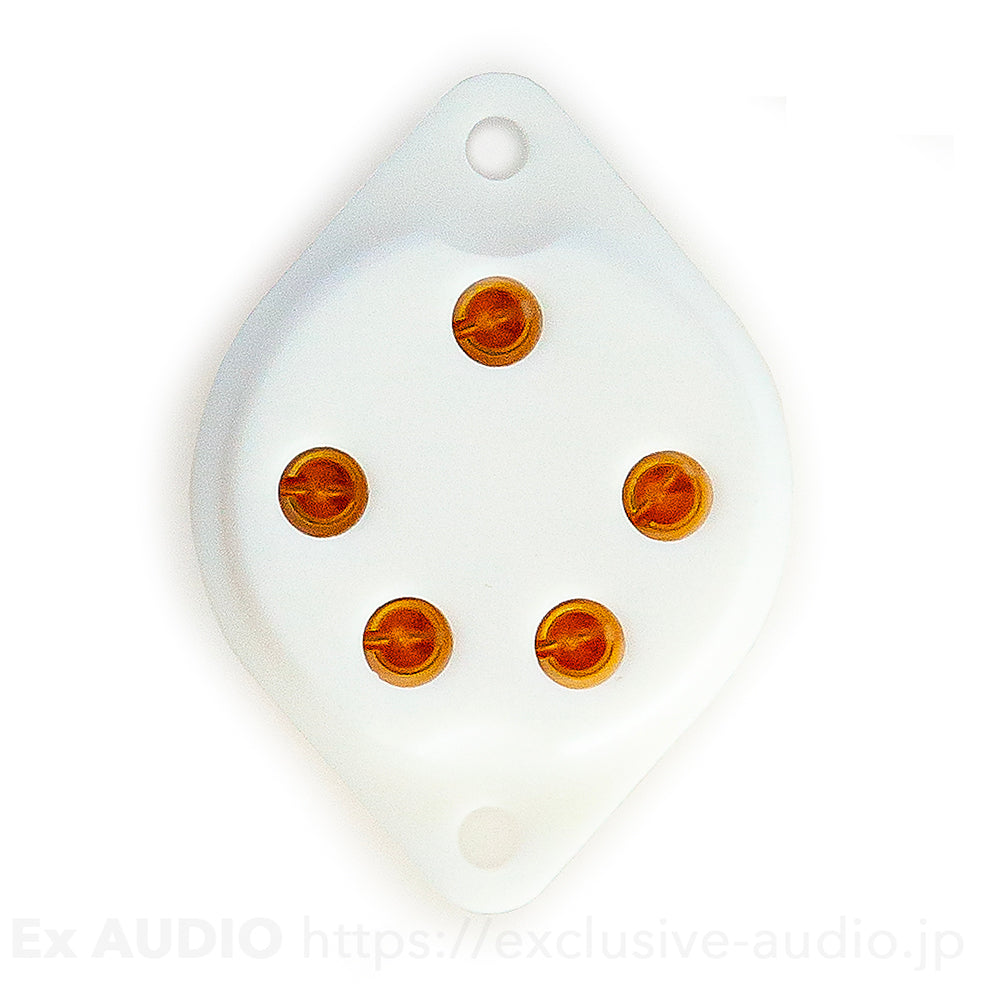

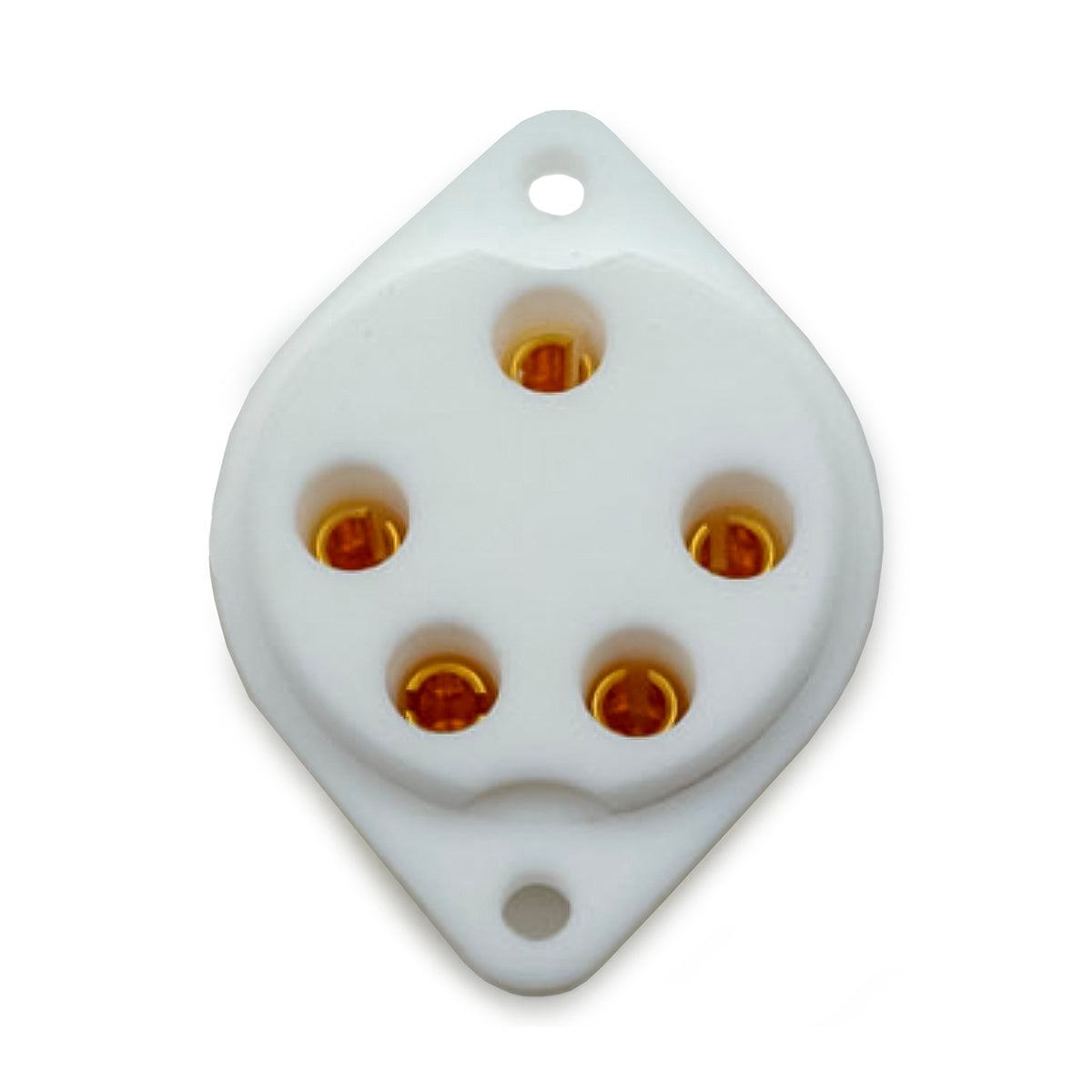

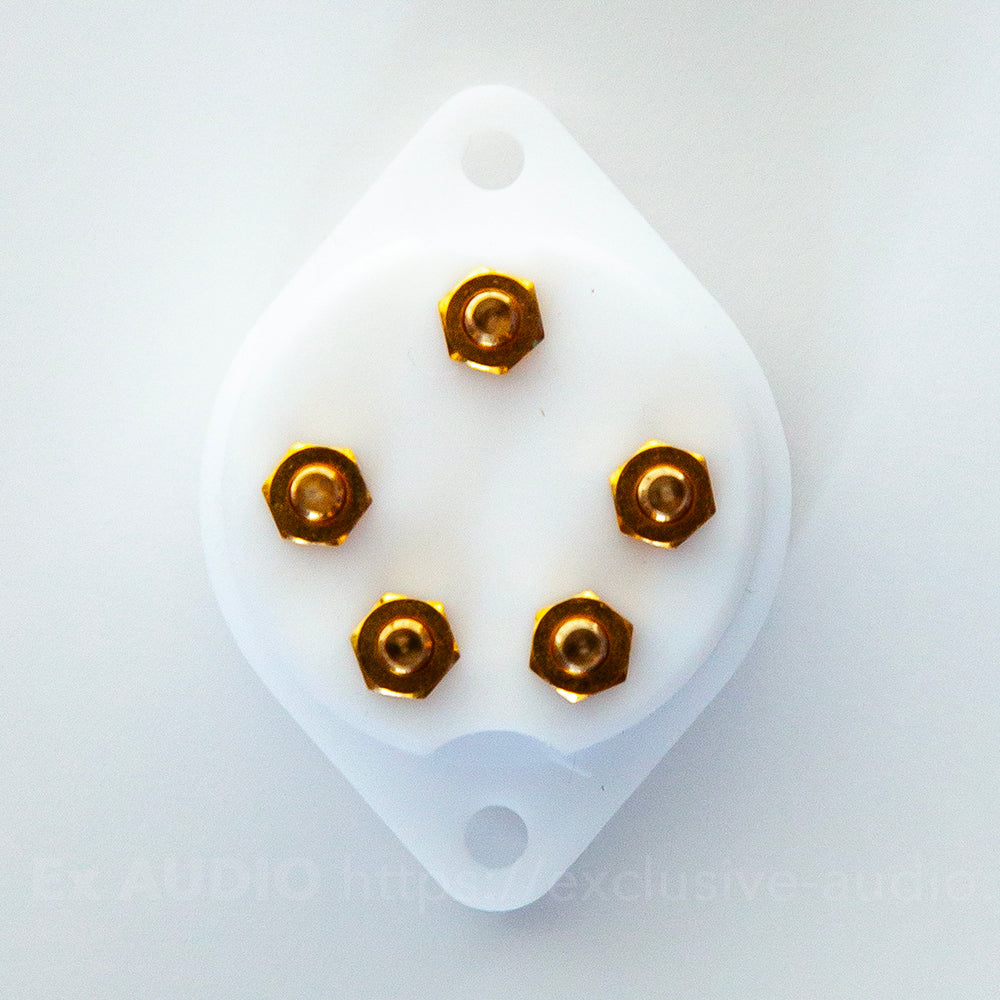

Der UY-5P ist ein Röhrensockel, der speziell für US-amerikanische 5-polige Röhren entwickelt wurde.
Er passt genau zu der UY-5P-Basisform, die man bei frühen US-amerikanischen Röhren wie der WE272A und WE311A findet, und gewährleistet eine sichere Montage und stabile Funktion. Es gibt eine festgelegte Einführungsrichtung, bitte überprüfen Sie die Ausrichtung bei der Installation.

Montageabmessungen und kompatible Röhren

Der Durchmesser der Montagebohrung beträgt 30 mm, der Abstand zwischen den Schrauben 38,2 mm. Die Höhe (H) laut Maßzeichnung beträgt 12 mm.
Kompatible Röhren sind US-amerikanische 5-polige Röhren wie WE272A und WE311A.

Stabile Haltekonstruktion durch präzise Fertigung

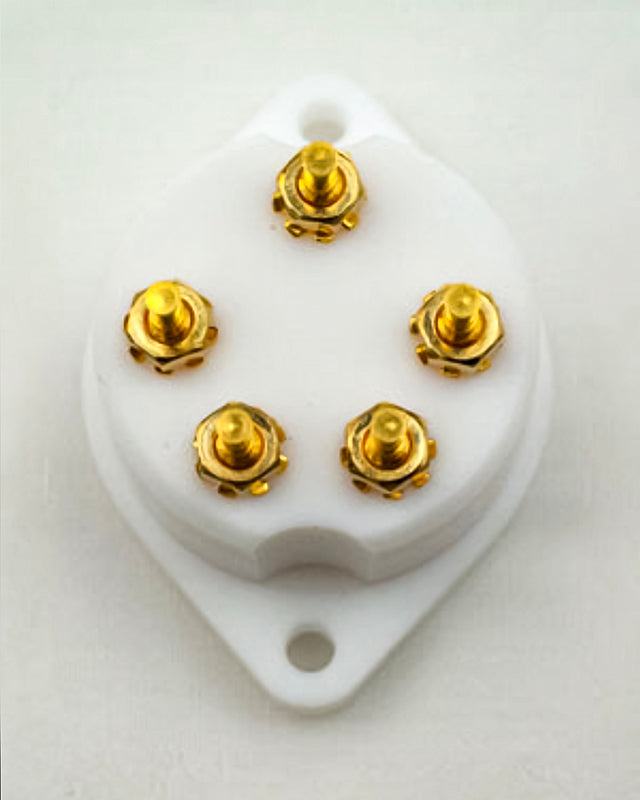

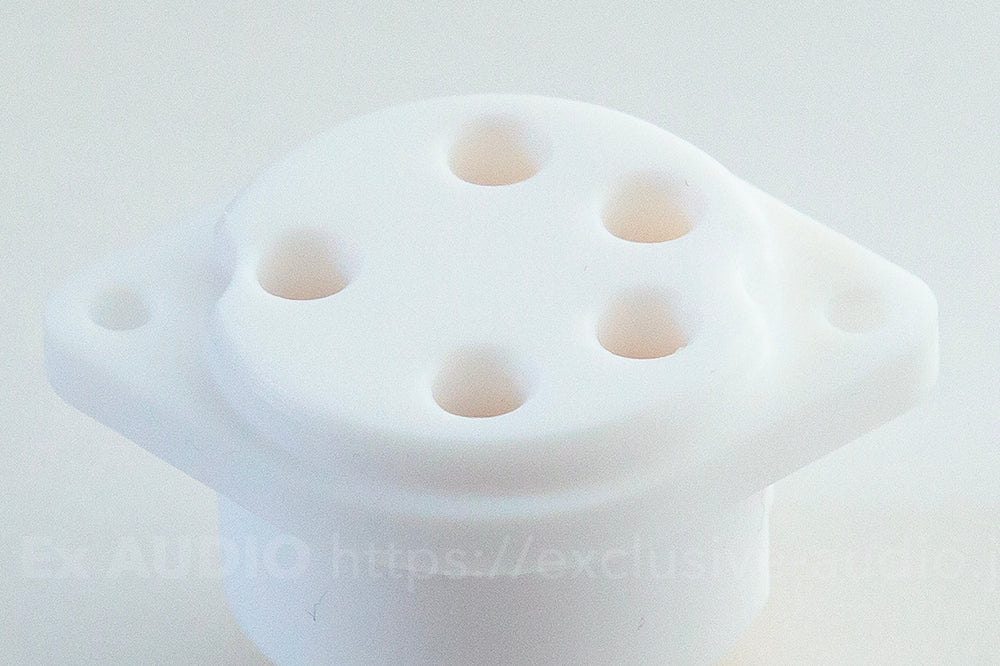

Der Sockelkörper wird aus massivem Fluorpolymer (Polytetrafluorethylen) gefräst. Die Pins sind durch Rundfräsen fest integriert, sodass kein Spiel entsteht und die Röhre sicher gehalten wird. Diese Konstruktion reduziert die Auswirkungen von Vibrationen auf die Kontakte während des Betriebs und erhöht die Stabilität und Zuverlässigkeit des Klangs. Fluorpolymer ist ein Material mit außergewöhnlich hoher elektrischer Isolierung und niedriger Dielektrizitätskonstante. Es ist hitzebeständig und behält seine Leistung auch unter Hochspannung in Röhrenverstärkern bei. Es verhindert elektrische Leckströme und unerwünschte Geräusche und bildet die Grundlage für einen stabilen Betrieb des gesamten Verstärkers.

Zuverlässiger Kontakt durch phosphorbronze Pins mit Goldbeschichtung

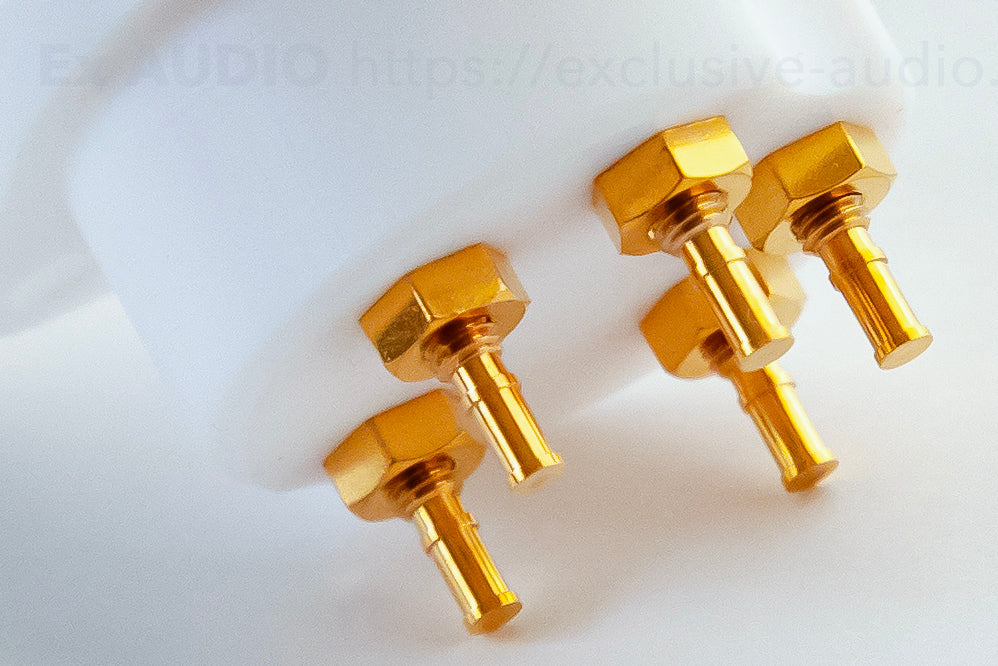

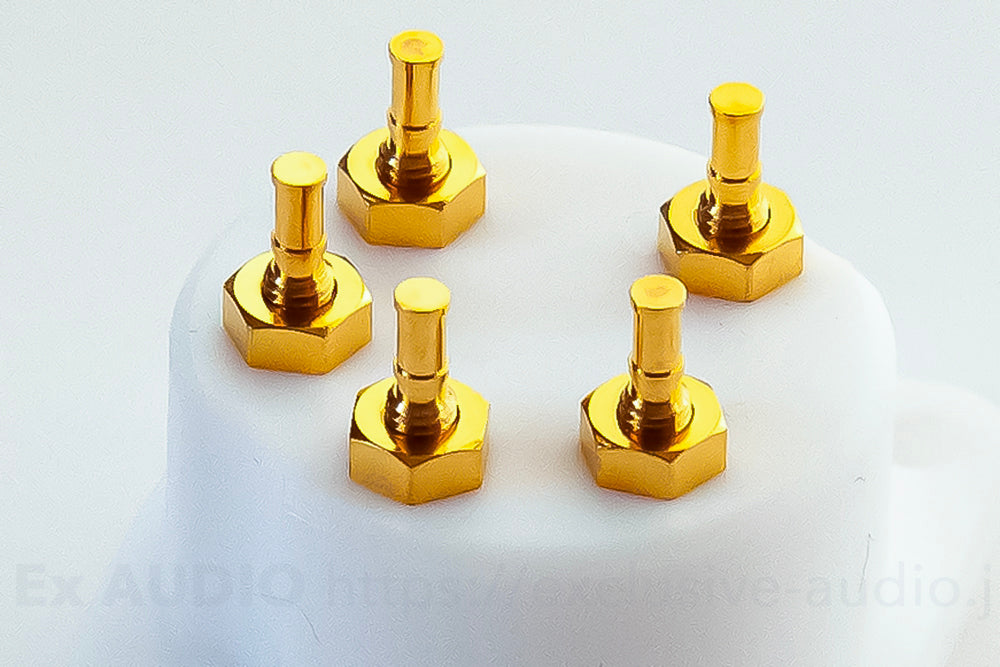

Die Sockelkontakte bestehen aus phosphorbronze, die hohe Festigkeit und Federkraft bietet. Auch bei häufigem Ein- und Ausstecken der Röhre bleibt der Kontaktdruck stabil und gewährleistet über lange Zeit eine zuverlässige Verbindung. Eine dicke Goldbeschichtung auf einem nicht magnetischen Untergrund verhindert Oxidation und minimiert die Änderung des Kontaktwiderstands.

Grundlegende Bauteile, geeignet für klassische Röhrenverstärkerbauprojekte

Der UY-5P-Röhrensockel ist so konzipiert, dass er die Eigenschaften klassischer amerikanischer Vakuumröhren konsequent zur Geltung bringt, wobei der Schwerpunkt auf Materialauswahl und Verarbeitungspräzision liegt. Dies ist ein grundlegendes Teil, das bei der Herstellung von Vakuumröhrenverstärkern mit Schwerpunkt auf Zuverlässigkeit bedenkenlos verwendet werden kann.
