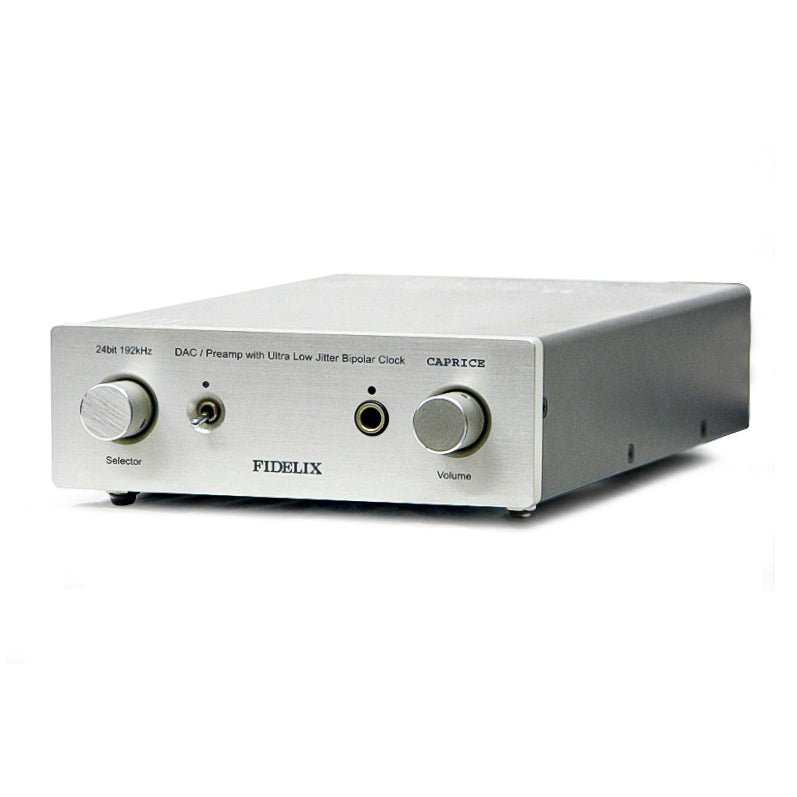

Fidelix Caprice DAC/Vorverstärker

Fidelix Caprice ist mit der höchsten Leistung von 32-Bit DAC Chip ES9018 von ESS ausgestattet. Um diese Leistung vollständig zu nutzen, wird der ultra-niedrige Jitter-Takt, der einen bipolaren Hochgeschwindigkeits-Verstärker anstelle eines CMOs verwendet, von einem speziellen Shunt-Netzteil geliefert. Darüber hinaus haben wir wichtige Geräte im eigenen Haus entwickelt und installiert, z. B. ein ultra-niedriger Rauschstromversorgung mit etwa 30 dB niedriger als einem typischen 3-terminalen Regler, ohne Überschwung und ein All-JFET, das sich auf die Schallqualität und eine Klasse-A-Ultra-Tiefe-Op-Verstärker (1,8NV/√Hz) konzentriert. Der IV -Konverter besteht aus zwei Schaltungen parallel zu diesem Op -Verstärker. Der Koaxialeingang ist ein Hochgeschwindigkeitsimpulstransformator (115 MHz, 0,5 PF mit PS-Abschirmung) und ein Hochgeschwindigkeitsvergleich mit Hysterese aufgrund bipolarer Eingabe verhindert, dass Jitter gemischt wird. Toslink verwendet einen Hochgeschwindigkeitstyp (25 MBPS), und alle SPDIF-Eingänge unterstützen 24bit. Koaxial ist 2 Eingänge und Toslink ist auch mit 2 Eingängen ausgestattet. Eines der drei digitalen Systeme, die mit dem Drehschalter vorne umgeschaltet werden können, kann jedoch zwischen Koaxial oder Toslink auf der Rückseite umgeschaltet werden. Der digitale 3 -Eingang kann mithilfe einer Fernbedienung umgeschaltet werden.

 Es verfügt über zwei analoge Eingänge, von denen eines ein optionaler Phono -Equalizer (Eingangsumwandlungsgeräuschspannung -140 dBV) sein kann, der aus einem All -Jfet -Op -Verstärker besteht. Als zusätzliche Option können Sie auch die Kurven von SP und LP schalten. Zusätzlich wird das analoge Signal über einen Echtzeit-BTL-Schaltkreis (bestehend aus einem JFET-Eingang OP-Verstärker) in eine Differential IV-Umwandlungsschaltung injiziert. Darüber hinaus wird dieser Einspritzschaltungsschaltungskreis während des digitalen Betriebs getrennt.

*Das Verbinden von USB und AES/EBUs kann eine Art negative Auswirkung haben, und insbesondere USB kann von PCs ein großes Schaltgeräusch verursachen. Daher wagen wir es, sie zu beseitigen und zu empfehlen, diese in Koaxial umzuwandeln.

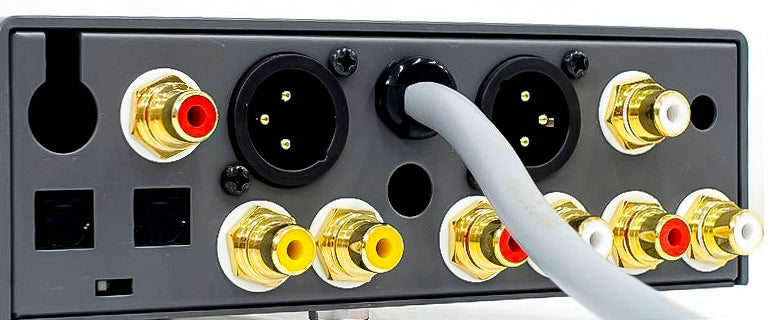

Die variable Ausgabe mit dem vorderen Volumen ist mit RCA auf der Rückseite ausgestattet. Dies macht es sehr bequem, als DAC/Preamp zu verwenden. Dieser Linienverstärker ist ein vollständig DC -Verstärker mit zwei Schaltungen parallel zum OP -Verstärker mit dem JFET -Eingang. Es bietet auch eine lose treibende Kraft und dient auch als Kopfhörerausgabe. Die direkte Ausgabe eines DAC, der das Volumen nicht durchläuft, ist die ausgewogene Ausgabe von XLR (Hot 2), und wenn sie unausgeglichene Weise verwendet werden, werden nur XLR 1 und 2 verwendet (Nummer 3 verbindet nirgendwo eine Verbindung). Das Design wurde entwickelt, um den unverbindlichen Umrechnungskreis, der die Frische des Klangs verringert. Die Ausgangsspannung beträgt 2,7 V, wenn Sie XLR Nr. 2 verwenden, und der Gleichgewicht zwischen der Verwendung von XLR Nr. 2 und dem Gleichgewicht zwischen 5,4 V und dem SN -Verhältnis und dem Dynamikbereich beträgt 131 dB, was das höchste Niveau der Welt erreicht. Es hat auch gezeigt, dass Clock Jitter überwiegend niedrig ist. Die Verzerrungsrate erreicht das höchste Niveau der Welt bei 0,00064% (BW = 30 kHz) bei 5,4 V -Ausgang bei 1 kHz.

In Bezug auf den Abschnitt Stromversorgung haben wir unabhängige linke und rechte Netzteile verabschiedet, da wir das Übersprechen durch das Netzteil nichtlinear und extrem böswillig erleiden. Der digitale Eingang kann unter Verwendung einer Fernbedienung digital Volumen sein, sodass die ausgewogene Ausgabe des XLR direkt an den ausgewogenen Eingangsstromverstärker gesendet werden kann. In Kombination mit dem Cerenat -Leistungsverstärker verfügt er über eine einfache Struktur, die keine ausgewogenen/unausgeglichenen Umwandlungsschaltungen oder inversen Konvertierungsschaltungen durchläuft, sodass Sie frischere Geräusche anhören können. Da digitale Mengen jedoch nicht für analoge Eingänge verwendet werden können, wird der Ausgang festgelegt.

Die Power -Transformatoren werden in drei separaten Leistungstransformatoren verwendet, eine für Analog, eine für digitale. Die beiden analogen Transformatoren sind in eine Richtung angeschlossen, die den Leckage -Magnetfluss abbricht. Stromversorgung Um diese ultrahohe Leistung auch in Umgebungen mit viel Lärm zu bieten, ist die Stromversorgung mit einem Rauschfilter ausgestattet. Es verwendet eine Schottky -Barrier -Diode, einen Audiokondensator und einen Audiowiderstand, der kein Netzteilgeräusch erzeugt. Die weit verbreitete Einführung nichtmagnetischer Widerstand gegen Audio von PRP wurde weiter verbessert. Das konnektorlose Design ist sehr zuverlässig und die wichtigsten externen Terminals sind vergoldet. Der Grund, warum der Transformator und einige Teile diagonal angeschlossen sind, liegt darin, dass das Design mit Schwerpunkt auf der Art von Elektrik und Leistung liegt.

Die Karte ist mit Eingangsanschlüssen für I2S- und DSD-Signale ausgestattet, die 32bit/192 kHz oder 24bit/352,8 kHz eingeben können (eine optional isolierte pS-Audio-konforme HDMI-Eingabe kann intern als Unterboard angehängt werden). Mit dem DIP -Schalter am Boden können Sie die scharfe Rollen, langsame Rollen, PLL -Bandbreite, DSD -Filtereigenschaften, Überabtastung und unabhängig davon, ob es eine Jitter -Reduktionsfunktion gibt oder nicht, einstellen. Es ist so konzipiert, dass es voller Neugier und Verspieltheit ist.

*Über die I2S-Spezifikation Dies ist eine I2S-Spezifikation, die psaudio-konform ist. Die I2S -Verbindung unterstützt Signale bis zu 192 kHz/32bit.
*In Bezug auf die DSD -Spezifikationen, obwohl es sich um ein DSD -Format mit drei Signalen L, R und Uhr handelt, handelt es sich um eine exklusive Fidelix -DSD -Maschine, die HDMI -Anschlüsse verwendet, sodass SPDIF -Signale nicht verwendet werden können. Es unterstützt auch DSD -Signale nicht mit HDMI, dem AV -Verstärkerstandard.

Der ES9018 verfügt über acht differentielle DACs im Inneren, die alle als ein Kanalmono verwendet werden können. In diesem Fall stellen Sie fest, ob es sich um den rechten Kanal oder den linken Kanal handelt. Durch die Verwendung von zwei Caprice-Geräten und das Einstellen dieser Einstellungen mit dem DIP-Schalter am Boden führt Sie zu einer nahezu infiniten Trennung. Durch die parallele Verbindung eines Zweikanalausgangs können Sie einen dynamischen Bereich von fast 135 dB erreichen, der momentan die endgültige Leistung ermöglicht.

"Erstaunliches realistisches Feld, das die Existenz von Hardware vergisst" "natürliche und analoge Klangqualität" *Radio und Experimente

Ich hörte mir auch die Soundquelle von 192 kHz/24 -Bit -Stichproben an und hatte zum ersten Mal eine Reihe von Aufführungen, die mir klar machten, wie großartig es war. Zumindest war ich überrascht, wie mächtig es war, die Klänge der klassischen Musik auf sehr rohe Weise zu reproduzieren. Überraschend unterschiedliche Ausdrücke. Bauen Sie Musik mit einer überwältigenden Menge an Informationen auf. *Audiozubehör
