Astro Electronics AST-EQ50GZMg Röhren-Phono-Equalizer-Verstärker

Hochwertiger Phono-Equalizer mit Röhren

Der AST-EQ50GZMg ist ein Röhren-Phono-Equalizer-Verstärker, entwickelt von Astro Electronics. Die Schaltung besteht aus zwei 12AX7 und einer 12AU7, wodurch die Dicke, Textur und feinen musikalischen Ausdrucke von analogen Schallplatten bewahrt werden.

Im Verstärkerkreis wird ein neuer Typ des Unternehmens verwendet:High-Fidelity- Hochwirkungsgrad-Schaltung. Durch die dritte Stufe als Kathodenfolger wird sowohl die Signalabnahme als auch die Übertragung an nachgeschaltete Geräte berücksichtigt. Dies ist ein authentischer Phono-Equalizer, bei dem die Zusammensetzung von Röhrenverstärkungsstufe und Ausgangsstufe sorgfältig geprüft wurde.

Dreistufige Konfiguration mit 12AX7 und 12AU7

Kombination von 12AX7 mit hoher Verstärkung und 12AU7, die für die Ausgangsstufe geeignete elektrische Eigenschaften besitzt. Die Verstärkung erfolgt durch 12AX7, die dritte Stufe als Kathodenfolger reduziert die Ausgangsimpedanz.

Der Kathodenfolger dient nicht der Spannungsverstärkung, sondern stellt eine Schaltungsart dar, die die Anschlussbedingungen zu nachgeschalteten Geräten berücksichtigt. Das Design vereint die erforderliche Verstärkungsleistung des Phono-Equalizers mit der Stabilität der Signalübertragung.

Ausstattung mit zwei Phono-Eingängen

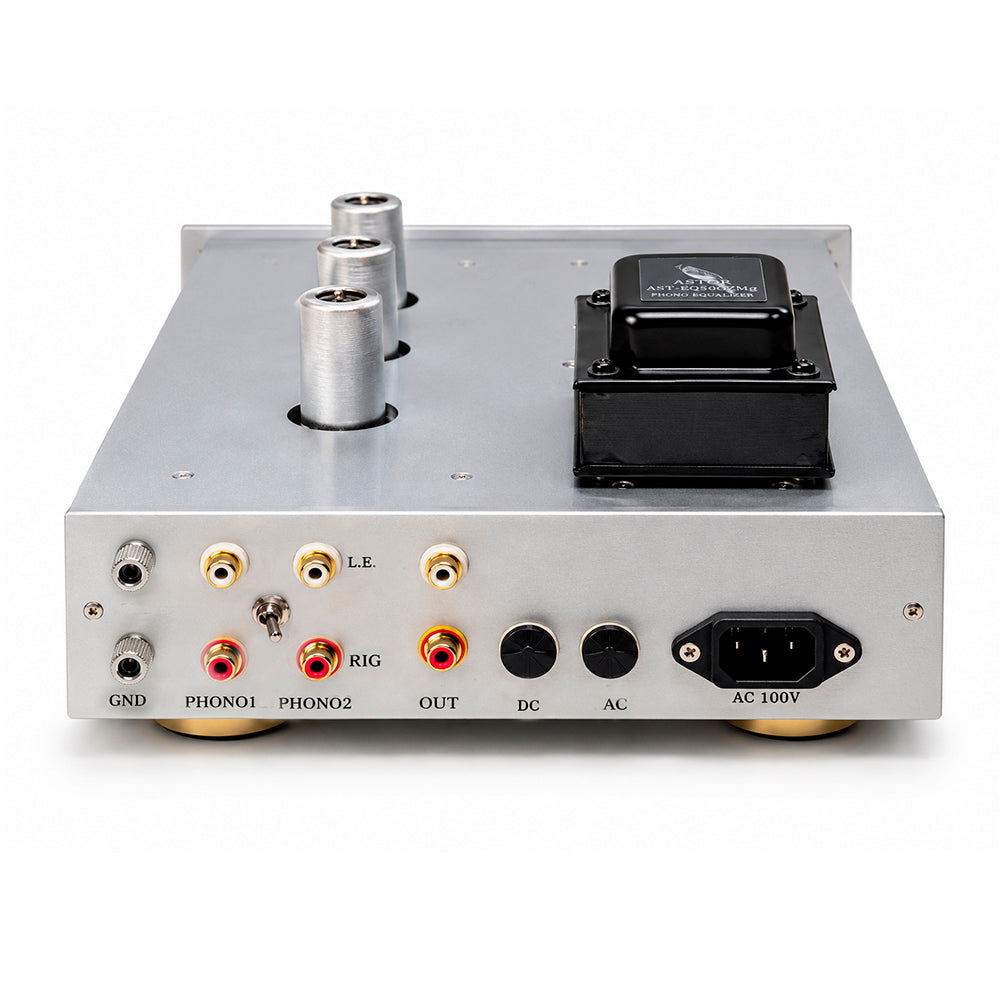

Auf der Rückseite befinden sich zwei Eingänge PHONO1 und PHONO2. Der Eingangsumschalter ist ebenfalls auf der Rückseite platziert, sodass zwei analoge Spieler oder Tonarme angeschlossen und der gewünschte Eingang gewählt werden können.

Ein Ausgang OUTPUT1. Ohne die Hinzufügung komplexer Funktionen ist das Gerät auf die für die analoge Wiedergabe notwendigen Funktionen ausgerichtet. Es unterstützt Systeme, die mehrere analoge Quellen verwenden.

Verwendung von AST-55PK Transformator

Der Transformator ist ein AST-55PK. Für den Stromversorgungsbereich, der die Röhrenschaltung unterstützt, wird ein spezieller Transformator eingesetzt, um einen stabilen Betrieb zu gewährleisten.

Bei einem Röhren-Phono-Equalizer ist nicht nur die Verstärkerschaltung, die mit sehr kleinen Signalen arbeitet, wichtig, sondern auch die Stabilität der Stromversorgung und Maßnahmen gegen unerwünschte Störgeräusche. Dieses Gerät weist in Schaltung und Stromversorgung eine solide Konstruktion auf, die typisch für Astro Electronik ist.

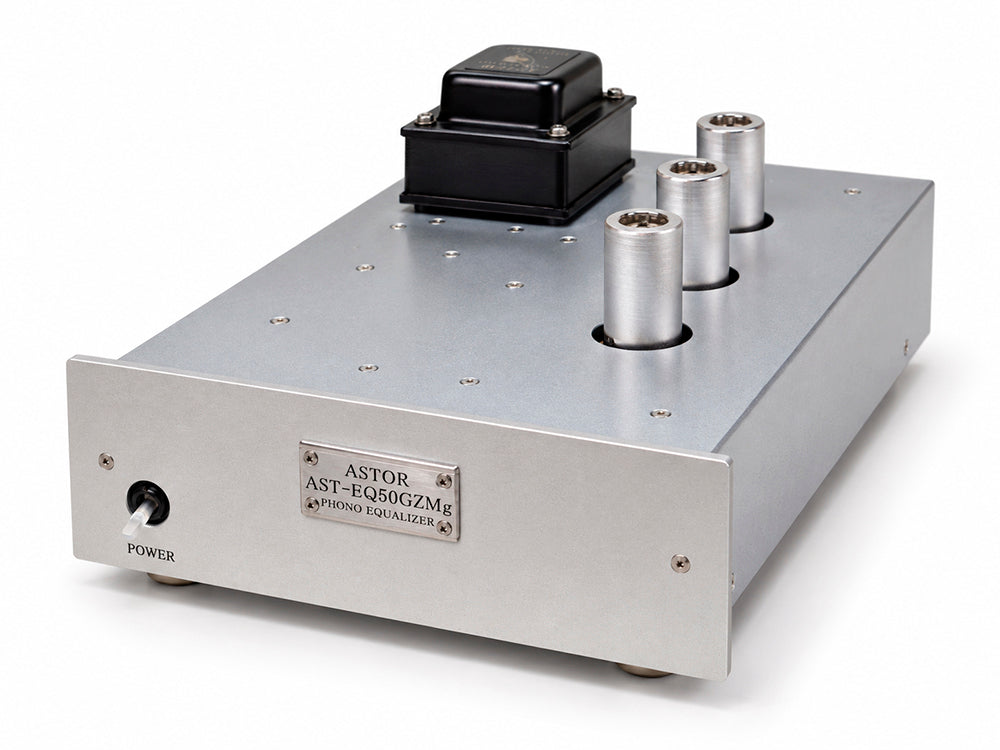

Gehäuse aus 52S-Aluminiumlegierung und 5 mm dicke Frontplatte

Für das Gehäuse wird 1,2 mm dickes 52S-Aluminium verwendet, während die Frontplatte aus 5 mm dickem Aluminium besteht. Außerdem wird für die mittlere Montageplatte, an der die Bauteile befestigt werden, ebenfalls 1,2 mm dickes 52S-Aluminium verwendet, um eine stabile Halterung der internen Bauteile zu gewährleisten.

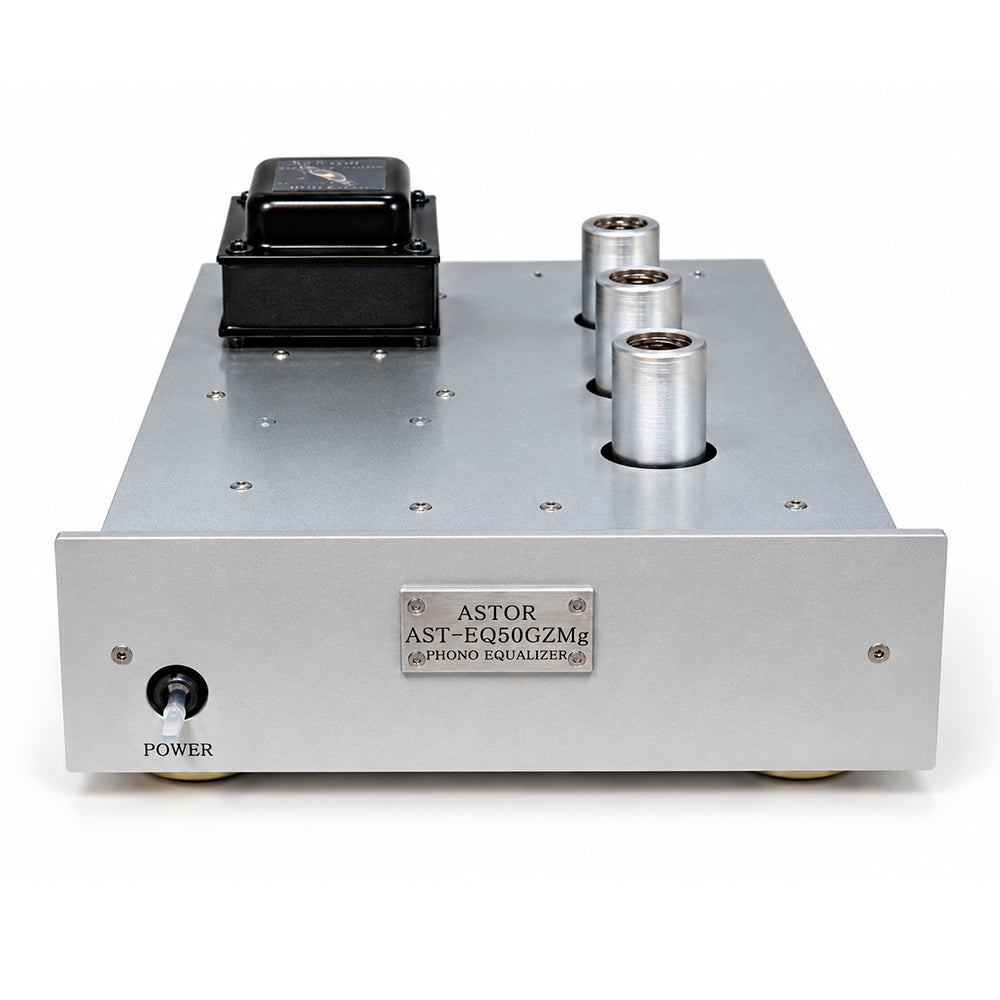

Die dicke Frontplatte und das schlichte Aluminiumgehäuse verleihen dem Gerät auch ein zurückhaltendes Erscheinungsbild. An der Front befindet sich nur der Netzschalter, während die Eingangsumschaltung auf der Rückseite zusammengefasst ist. So werden die notwendigen Funktionen bereitgestellt, während überflüssige Dekorationen vermieden werden und ein elegantes Design entsteht.

Die Abmessungen betragen B220 × T350 × H140 mm, das Gewicht etwa 3,4 kg. Die Größe ist handlich für einen eigenständigen Phono-Equalizer und beinhaltet drei Röhren sowie einen speziellen Transformator.

Breites Frequenzspektrum von 10 Hz bis 50 kHz

Die vom Hersteller angegebene Frequenzcharakteristik liegt bei 10 Hz bis 50 kHz. Das Design erlaubt einen großzügigen Frequenzbereich von tiefen bis hohen Tönen und zielt darauf ab, die auf analogen Schallplatten aufgezeichneten Musikinformationen natürlich wiederzugeben.

Dieser Phono-Equalizer nutzt den reichen musikalischen Ausdruck der Röhren, ohne die Konturen des Klangs oder die räumliche Transparenz zu beeinträchtigen.

Klangcharakteristik aus Sicht des Designs

Der AST-EQ50GZMg ist ein Röhren-Phono-Vorverstärker, der eine Verstärkerschaltung mit 12AX7 und eine Kathodenfolger-Konfiguration mit 12AU7 verwendet. Man kann eine typische Röhrenklangfülle und -glätte erwarten, während die Kathodenfolgerstufe der dritten Stufe für die Berücksichtigung der Lastbedingungen auf der Ausgangsseite sorgt.

Die 12AX7 hat eine hohe Verstärkung und ist eine Röhre, die sich gut zur Verstärkung von leisen Signalen eignet, wie sie von Phono-Vorverstärkern benötigt werden. In Kombination mit der 12AU7 kann eine Wiedergabe erwartet werden, die Wert auf Dichte im Mitteltonbereich, reale Klangabbildung und natürliche Nachklänge legt.

Darüber hinaus wird für die Frontplatte eine 5 mm dicke Aluminiumlegierung verwendet, und im Inneren gibt es eine separate Montageplatte für Bauteile, sodass auch die Gehäusestruktur berücksichtigt wird. Trotz des schlichten Aussehens ist die Konstruktion sorgfältig auf Verstärkerschaltung, Netzteil und Gehäuse abgestimmt.

Da zwei PHONO-Eingänge vorhanden sind, eignet sich das Gerät auch für analoge Systeme, die mehrere Plattenspieler oder Tonarme einsetzen. Es ist ein Phono-Vorverstärker von Astro Electronics, der sich an diejenigen richtet, die Wert auf Schaltungsdesign und Röhrenkombination legen.
