ノイズを除去し電源を安定させる
ノイズを取り去り電源を安定させる
Description

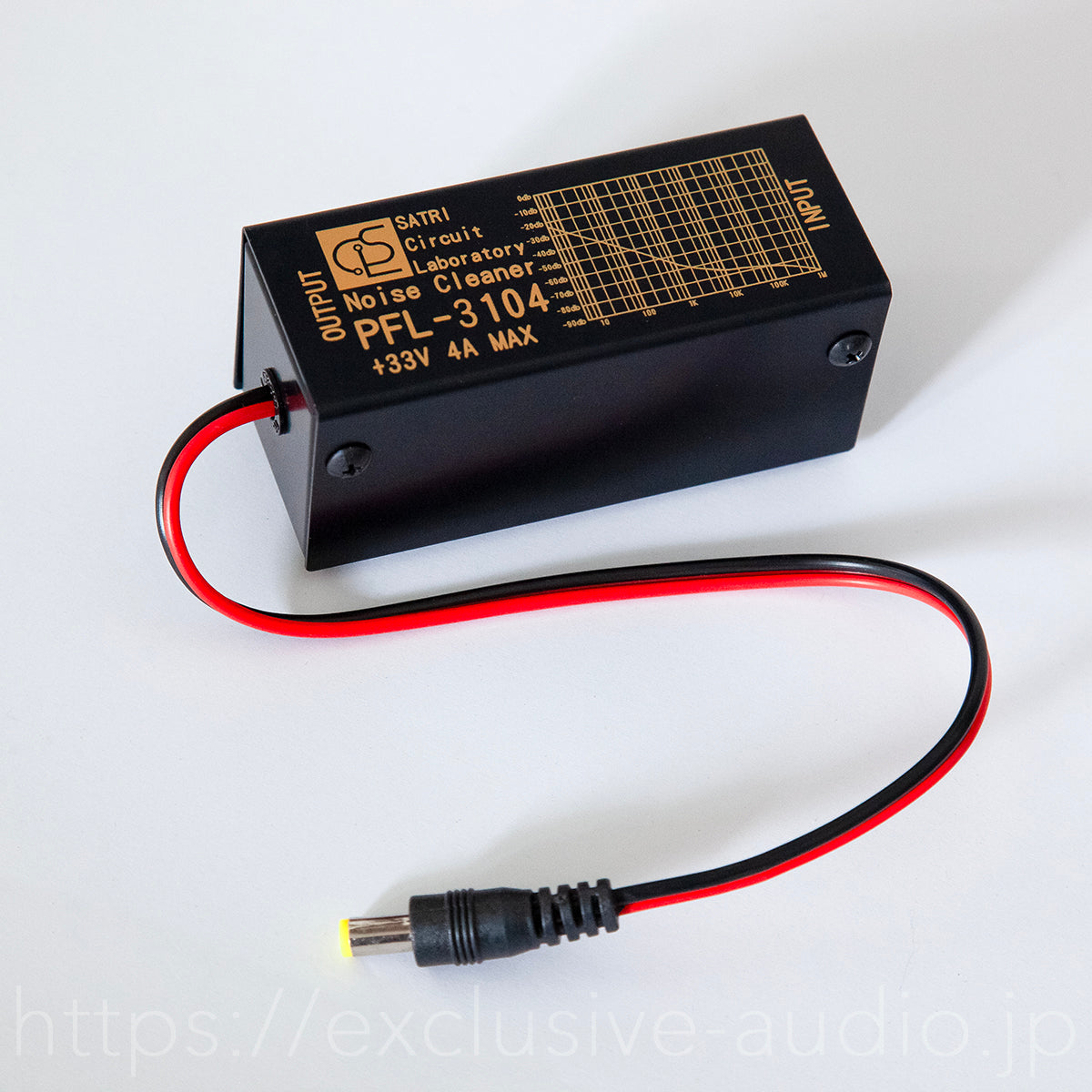

PFL-3104は電源のデジタルノイズや高周波ノイズを取り去るためのフィルターです。トロイダルトランスによるコモンモード・フィルターと超低インピーダンスの有機半導体コンデンサ、ハイカーレント電解コンデンサ、広帯域セラミックコンデンサで構成されています。フィルター特性は下記のようになっています。

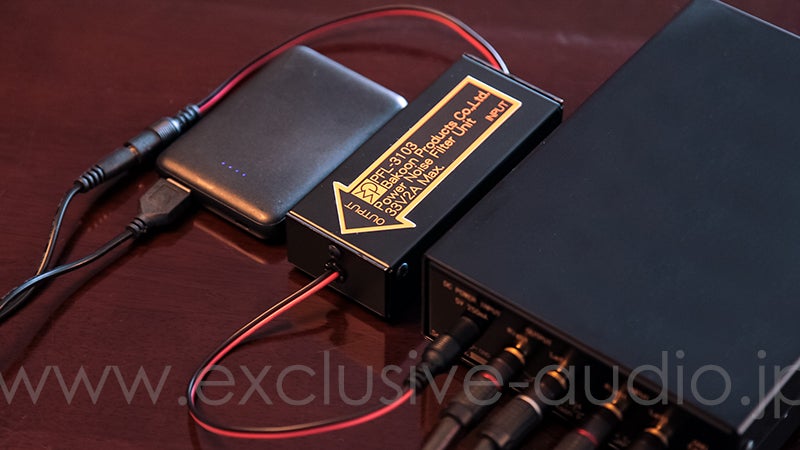

1MHzの周波数ではノイズを入力の1/33000まで減少させます。同社のCAPシリーズのアンプなどをPCなどのノイズが多いUSB電源で使用される時には有効にノイズを減少させます。また、出力の電源インピーダンスを大幅に減少させますので、駆動力の向上、S/N比の向上などの効果も期待できます。使用できる電圧と電流は33V4Aが最大です。

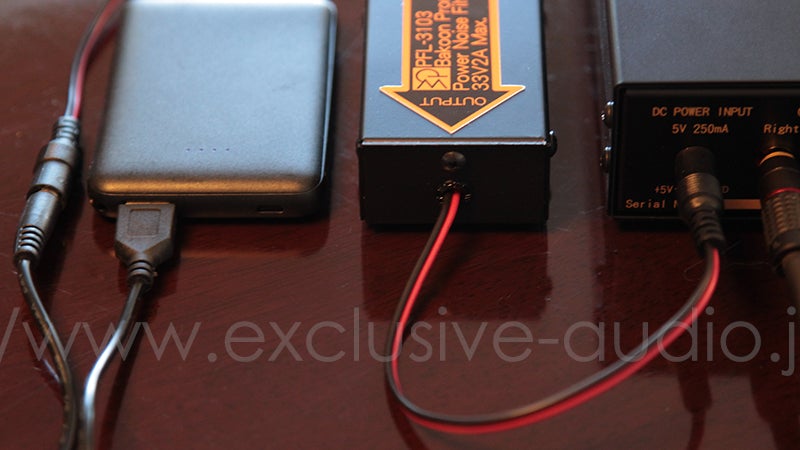

同社のCAPシリーズの使用を前提に設計されています。コネクタは外形5.5ｍｍ内径2.1ｍｍのDCプラグを使用になります。コネクタのセンターがプラス、リングはマイナスになっております。接続される危機によっては、本器の出力インピーダンスが低いために正常動作をしなこともあり得ます。
更に10,000マイクロ以上の大容量コンデンサーを搭載しているので、PFL-3104を通す事でコンデンサー容量を増やした事と同じになり、コンデンサーバンクとして使用することが可能です。特にDC電源を使ったパワーアンプCAP-1001には有効です。
