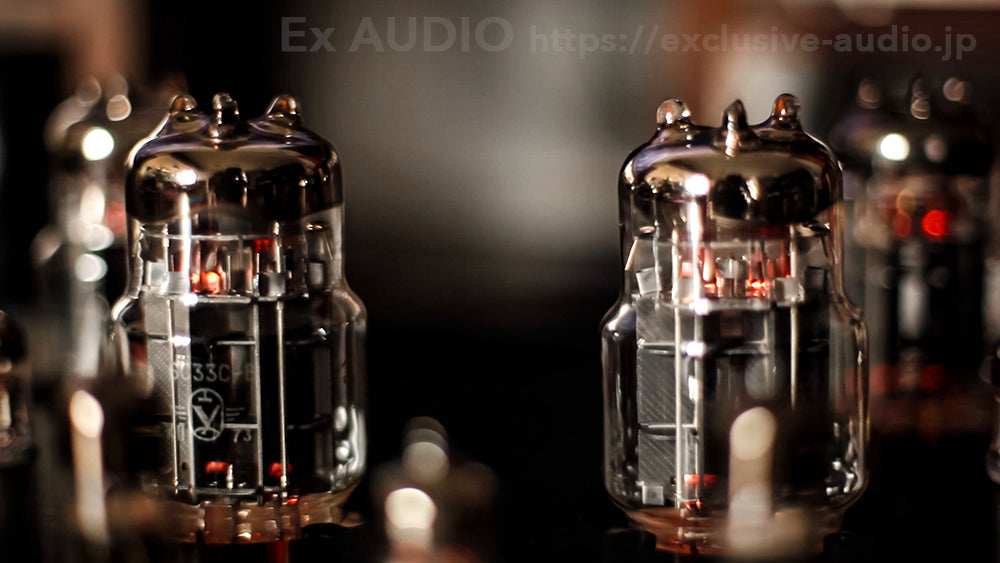

OTL-Verstärker (Output Transformer Less Amplifiers) sind genau das, was sie nennenOhne den Einsatz von AusgangstransformatorenEs handelt sich um einen Verstärker mit einem Designkonzept, der versucht, Signale von der Ausgangsstufe einer Vakuumröhre an den Lautsprecher zu übertragen. Ein typischer Röhrenverstärker verwendet einen Ausgangstransformator, um die hohe Ausgangsimpedanz der Röhre an den Lautsprecher anzupassen. OTL hingegen umgeht die durch den Transformator verursachten Einschränkungen und Färbungen, indem er den "Wandler" weglässt, und stellt den Lautsprecherantrieb auf eine andere Weise her. Hier koexistieren der Charme und die Schwierigkeit der OTL.
1. Was Ausgangstransformatoren dem "Klang" geben und der Zweck von OTL
Der Ausgangstransformator ist das Fundament eines Röhrenverstärkers. Er ist nicht nur für die Impedanzanpassung verantwortlich, sondern auch für viele andere Aufgaben wie elektrische Isolierung, Gleichstromunterbrechung und den Aufbau von Verstärkungsstrukturen. Gleichzeitig ist der Transformator jedoch ein physisches Gerät, weshalb er alles andere als ideal ist. Beispielsweise ist es schwierig, Magnetisierung und Sättigung des Eisenkerns bei niedrigen Frequenzen, Leckinduktivität und parasitäre Kapazität der Wicklungen bei hohen Frequenzen, Phasenrotation am Bandende und Eigenschaften, die sich unter Lastbedingungen ändern, zu vermeiden. Je besser der Transformator, desto höher ist die Bandbreite, die Verzerrung ist geringer und der Verlust geringer, aber auch Größe, Gewicht und Kosten nehmen zu, und die Belastung durch die Impedanzschwankungen des Lautsprechers bleibt erhalten.
OTL mischt sich hier ein. **Die Idee ist, dass "keine Übertragung = keine Transanzgrenzen". Daher heißt es, dass es leicht ist, seinen einzigartigen Charme zu entfalten, insbesondere in der Transparenz der Mittel- und Hochfrequenzen, der Startgeschwindigkeit, den Feinheiten des Mikrosignals und dem guten Fehlen von Klangbildern. Natürlich ist es nicht so, dass "Trance schlecht ist", aber es ist angemessen zu verstehen, dass OTL eine Methode ist, die versucht, das Ideal mit einer anderen Lösung zu erreichen.
2. Circuit-Ansatz zur OTL
Die größte Hürde istHohe Ausgangsimpedanz von VakuumröhrenDas ist es. Ohne Transformator kann man einen Lautsprecher ohnehin nicht bei etwa 8Ω bremsen. Daher verwendet OTL hauptsächlich folgende Methoden:
(1) Reduzierung der Impedanz mit vielen Parallelen (parallel)
Typischerweise werden mehrere Doppeltrioden mit niedrigem innerem Widerstand, wie die 6AS7/6080, parallel geschaltet, um die Ausgangsimpedanz zu verringern und die Stromversorgungskapazität zu erhöhen. InfolgedessenDie Anzahl der Vakuumröhren ist meist großSo steigt die Wärmeentwicklung, aber es ist die königliche Straße, die es leicht macht, eine OTL-ähnliche Fahrleistung zu erreichen.
(2) Kathodenfolger-Ausgang, SRPP, weißer Kathodenfolger usw.
Als Format der Ausgangsstufe werden Schaltungen ausgewählt, die leicht auf eine niedrige Ausgangsimpedanz abzielen können. Beide sind darauf ausgelegt, die Stromerzeugung zu erleichtern, aber die Verhaltensweisen und Stabilität der Schaltung sowie die Kompatibilität mit der verwendeten Röhre stehen in direktem Zusammenhang mit dem Klang.
(3) Vorhandensein oder Fehlen von Ausgangskondensatoren (direkte Verbindung oder Kondensatorkopplung)
OTL ist "kein Ausgangstransformator",Setzt man einen Kondensator in den Ausgang?ist eine andere Sache. Während die Methode, einen Kondensator mit großer Kapazität in Serie einzusetzen, um Gleichstrom zu blockieren, in Bezug auf die Implementierung leicht verständlich ist, ändert sich die Textur der niedrigen Frequenzen je nach Qualität und Wert des Kondensators. Im GegenteilDirekte VerbindungEin fokussiertes Design reduziert die Komponentenintervention, anstatt das Management von DC-Offset und Schutzschaltungen zu erschweren. Was die OTL-Etikette angeht, sind die Persönlichkeiten je nach gewähltem Fach geteilt.
[Eingang] → [Spannungsverstärkungsstufe] → [Treiberstufe] → [OTL-Ausgangsstufe] → [DC-Schutz/Schutz] → [Lautsprecher]
+B
|
+-----+-----+
| |
Obere Ausgangsgruppe Untere Ausgangsgruppe
(Stromversorgung/Heben) (Aktuelle Absaugung/Entzug)
| |
+-----+-----+----O Ausgabeknoten
|
+---|| ---o----[SP]----o GND
Kuss
OTL erfordert ein Design, das keinen Gleichstrom zum Lautsprecher fließt. Ein typisches Beispiel ist eine Methode, Gleichstrom zu blockieren, indem ein Großkapazitätskondensator (Cout) in Reihe an den Ausgang eingefügt wird. Die Kapazität und Qualität des Kondensators beeinflussen ebenfalls die Textur der Niederfrequenz.
3. Wie man OTL-Soundtrends wahrnimmt
Wenn man über OTL spricht, sind die Eindrücke, die oft auftreten, wie folgt.
-
Transparenz und Geschwindigkeit in den mittleren und hohen Frequenzen: Phasengerade Phasen und leichte Durchgänge von Mikrosignalen ohne Transformatoren sind leicht beizutragen.
-
Ausblick auf das Schallfeld: Gute Trennung, Tiefenausdruck kann dreidimensional wirken.
-
Die Textur der tiefen Frequenzen variiert stark je nach Design und Last: Es ist nicht unbedingt ein "schwacher Bass", aber die Kombination aus den Impedanzeigenschaften des Lautsprechers und der Ausgangsimpedanz des Verstärkers kann das Bremsgefühl und die Lautstärke leicht verändern.
Der Punkt ist, dass die tiefen Frequenzen der OTL nicht "raus/nicht herauskommen" sind."Wie es herauskommt" lässt sich je nach Last leicht ändernDas ist es. Hat der Lautsprecher eine niedrige Mindestimpedanz (deutlich unter 4 Ohm, Phasen-Runaway), ist OTL meist im Nachteil hinsichtlich Stromabgabe und Stabilität. Andererseits ist die Impedanz relativ sanft, und die Vorteile der OTL lassen sich sehr leicht bei hoher Effizienz oder bei Lasten wie 16 Ω Nominal erzielen.
4. Praktische Vorsichtsmaßnahmen ("Schwierigkeit" der OTL)
Als Audio-Enthusiast möchte ich im Hinterkopf behalten, dass OTL nicht nur romantisch ist, sondern auch besondere Überlegungen in Bezug auf den Betrieb erfordert.
-
Wärme- und StromverbrauchViele Entwürfe reihen eine große Anzahl von Ausgangsrohren auf, daher ist es notwendig, den Sommer und die Installationsumgebung zu berücksichtigen.
-
Ballabstimmung und Verfall: Je paralleler die Zahl, desto leichter ist es, einen Unterschied in den Eigenschaften zu erzeugen. Hoher Wert regelmäßiger Inspektionen
-
Schutz und Sicherheit: Im Fall von Direktverbindungstypen sind Gleichstromunfallmaßnahmen (Schutzrelais usw.) wichtig. Gutes Design steht in direktem Zusammenhang mit Zuverlässigkeit
-
Rednerbegabung: Die Kompatibilität variiert stark je nach Mindestimpedanz, Phasenrotation und Netzwerkkomplexität
5. Welche Art von Menschen werden in OTL feststecken.
OTL ist eine Methode, bei der man sich leicht an diejenigen halten kann, die nicht nur die Dichte und Glattheit des Klangs, sondern auch die "Direktheit" und gute Sichtbarkeit schätzen. Das Geräusch von reibenden Streichern, das Atmen von Gesang, das Aufsteigen von Klaviertastenschlägen und das Verschwinden von Hall-Tönen geben natürlich Informationen auf der Zeitachse dar, und viele von ihnen haben subtile Nuancen, die ans Licht kommen.
Lautsprecher hingegen mit niedriger Mindestimpedanz und großen Lastschwankungen aufgrund der FrequenzStarke Regelung mit hoher Stromversorgung und hoher BremskraftWenn man priorisieren möchte, ist es sinnvoll, OTL mit einer breiten Designpalette zu wählen oder es mit einer anderen Methode zu vergleichen: eine Vakuumröhre mit einem leistungsstarken Ausgangstransformator oder einen Halbleiter mit hoher Dämpfung.
Die Option von Q-trons OTL (Futterman-Schaltung)
Ein wesentlicher Bestandteil der Diskussion über die Geschichte der OTL-Verstärker ist die OTL-Schaltungsphilosophie, die von Julius Futterman vorgeschlagen wurde. Die Futterman-Schaltung ist als praktischer Ansatz bekannt, um Lautsprecherantrieb ohne Ausgangstransformatoren zu erreichen, und zeigt auch, dass OTL nicht nur ein "Ausreißer", sondern ein vollwertiges technisches System ist.
Der Verstärker von Q-tron Audio istOTL basiert auf der Linie der Futterman-SchaltkreiseSie ist positioniert als. Mit anderen Worten: Das Ziel ist klar: Die "direkte Übertragung" herauszuziehen, die durch das Vermeiden des Ausgangstransformator-Schaltungsdesigns erzielt wird, um OTL zu etablieren. Obwohl OTL als Methode attraktiv ist, gibt es viele Probleme, die gelöst werden müssen, um als Produkt etabliert zu werden, wie Wärmeerzeugung, Kugelmanagement, Widerstand gegen Lastschwankungen sowie Gleichstrom- und Schutzdesign. Deshalb ist der Verstärker, der Futterman-ähnliche OTL befürwortet,Die Kernidee besteht darin, die Stromversorgungskapazität durch Push-Pull-Bewegung der oben und unten angeordneten Ausgangsstufen zu erhöhen, um die effektive Ausgangsimpedanz zu reduzieren. Während man die "Direktheit" des OTL anstrebt, bestimmen Stabilität und Perfektion im Schutzdesign Klang und Zuverlässigkeit.
+B
|
[Obere Ausgangsstufe] ← Hebeseite
|
o---- Output Node ----|| ----o----[SP]----o GND
| Kuss
[Lower Output Stage] ← Down Side
|
-B / Vermutete GND
Der Kern der Futterman-Serie ist die Idee, die Ausgangsstufen in einer Push-Pull-Bewegung nach oben und unten zu bewegen, um eine aktuelle Versorgungskapazität zu erhalten, die in der realen Geschichte oft fehlt. Während man auf die "Direktheit" des OTL abzielt, sind Stabilität und Perfektion des Schutzdesigns wichtig.
Zum Beispiel sind es die folgenden Werte, die sich an Q-trons OTL halten.
-
Anstelle von Farbgebungen und Bandendgewohnheiten, die von Ausgangstransformatoren abgeleitet sind,Gute Sicht, Lücke, Abstufung des RaumsIch möchte mich konzentrieren auf
-
Es geht nicht nur um die Lautstärke der tiefen Frequenzen,Aufstieg und Fall, der Kern des RhythmusIch möchte Priorität geben
-
Ich möchte den Charme von Röhrenverstärkern nicht nur als "Sanftheit" genießen, sondern auch als Informationsmenge (Nuancen, Verschwindungen, Zeichen) der Zeitachse**
Wenn du dich für OTL interessierst, kann Q-trons Futterman-Schaltkreis OTL dein Tor zum Mainstream sein. Nicht nur der einzelne Punkt der Entfernung des Transformators, sondern auch die Ansammlung von Ideen und Designs, um ihn als OTL zu etablieren, unterstützt die Überzeugungskraft des Klangs. Wenn die Lautsprecherbedingungen erfüllt sind, sollte die "Direktheit" von OTL als solides Erlebnis bestehen und nicht nur als Eindruck.
